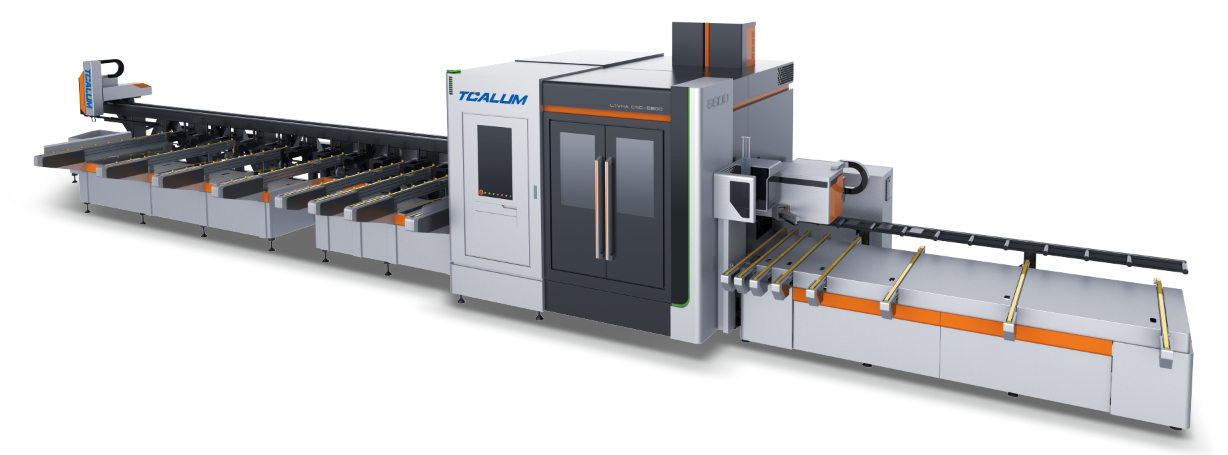

☆ 適用于鋁門窗幕墻型材四個面的孔槽鉆銑及激光加工，并可完成高效鋸切下料；
☆ 高效連續完成鋁型材45°、90°或一端45°一端90°鋸切加工；也可完成±45°角范圍內的任意角鋸切加工；
☆?實現型材四個面的360°全覆蓋加工；尤其適合隱藏式排水、避位銷釘、避位注膠孔等斜向下刀的孔槽加工；?
☆?型材后側配置高速電主軸和激光切割頭、型材前側配置高速電主軸和激光刻線裝置，兩組獨立的X軸設計，可實現前后/上下的同時加工；
☆ 上料機械手運動采用伺服驅動，可實現X、Y、Z三軸自動控制，可根據型材截面自動夾持。并采用高精度齒輪齒條傳動，保證送料精度；
☆ 型材后側配置激光切割頭，實現型材清角、角碼孔、注膠孔等切割加工，也可通過控制激光器功率實現中梃或框料劃線功能。型材前側配置激光刻線頭，用于完成中梃料、框料刻線功能；
☆?切割機頭采用電機直聯鋸片，切割平穩，加工精度高；采用伺服驅動完成鋸切功能，實現快進、工進和快退功能，提高加工效率；
☆?高精度數控系統，保證設備運行穩定可靠；
☆ 切割加工前有料高檢測裝置，可避免上錯型材造成誤切；
☆ 型材后側配置高速電主軸和激光切割頭、型材前側配置高速電主軸和激光刻線裝置，兩臺高速電主軸均可實現伺服驅動的任意角度翻轉，可實現隱藏式排水等孔槽的加工，功能齊全，效率高；
☆ 前后兩組動力頭均配置獨立的X軸，可實現同步加工，效率高；
☆?采用高精度進口減速機，驅動單鋸片旋轉完成45°～90°～135°任意角度的鋸切加工；增加切割機頭伺服橫向移動功能，可快速高精度的完成型材護角的加工；
☆?增加工作臺伺服移動功能，在落料頭時拉開距離，增大落料空間，可以有效避免料頭下落不暢時崩料頭；
☆?出料機械手伺服驅動，可實現快速出料和快速定位功能，并能夠?qū)崿F(xiàn)最短240mm短料的自動輸出；
☆?直線導軌副及滾珠絲杠配備自動潤滑系統，有效提高使用精度和使用壽命；
☆?配備鏈板式排屑機，將廢料頭及鋁屑自動輸送到設備后方的廢料收集箱；
☆?外殼全封閉設計，保證操作人員安全；
☆ 配備高分辨率攝像頭與液晶顯示屏，實時直觀的觀看鋸切工作狀態；
☆?配置條碼打印機，組建數字化工廠系統；
☆ 配備激光切割專用空氣壓縮機，保證切割精度；
☆ 配備激光器專用水冷機；
☆ 選配加強中梃專用的定位夾持機構，采用數控伺服驅動，滿足加強中梃的自動定位夾持及加工。
☆ 選配極窄料專用的翻板夾持機構，滿足極窄料的自動定位夾持及加工。
☆ 鋸切電機功率： 3.0 kW ???????????????????
☆ 整機功率：48 kW
☆ 電主軸功率：6.0 kW×2 ???????????????????
☆ 輸入電壓：380V 50Hz
☆ 工作氣壓：0.5～0.8MPa ???????????????????
☆ 耗氣量：150L/min
☆ 激光器功率：1.5 kW ??????????????????????
☆ 激光頭加工高度：150mm
☆ 激光頭X移動行程：120mm ?????????????????
☆ 激光刻線功率：50w
☆ 激光刻線高度：150mm ?????????????????????
☆ 鋸片規格：Ф550×Ф30×4.4×144T
☆ 切割型材高度：30～150 mm ????????????????
☆ 切割型材寬度：30～150 mm
☆ 下料長度：240～6500 mm ??????????????????
☆ 角度誤差：±5′
☆ 鋸切長度精度：±0.15mm ?????????????????
☆ 重復定位誤差：±0.05mm
☆ 外形尺寸：15000×5000×2500 mm ?????????
☆ 重量：9500 kg
