芯片封裝哪些工序需要點膠

發布時間:2026-03-22瀏覽量:355作者:康耐德

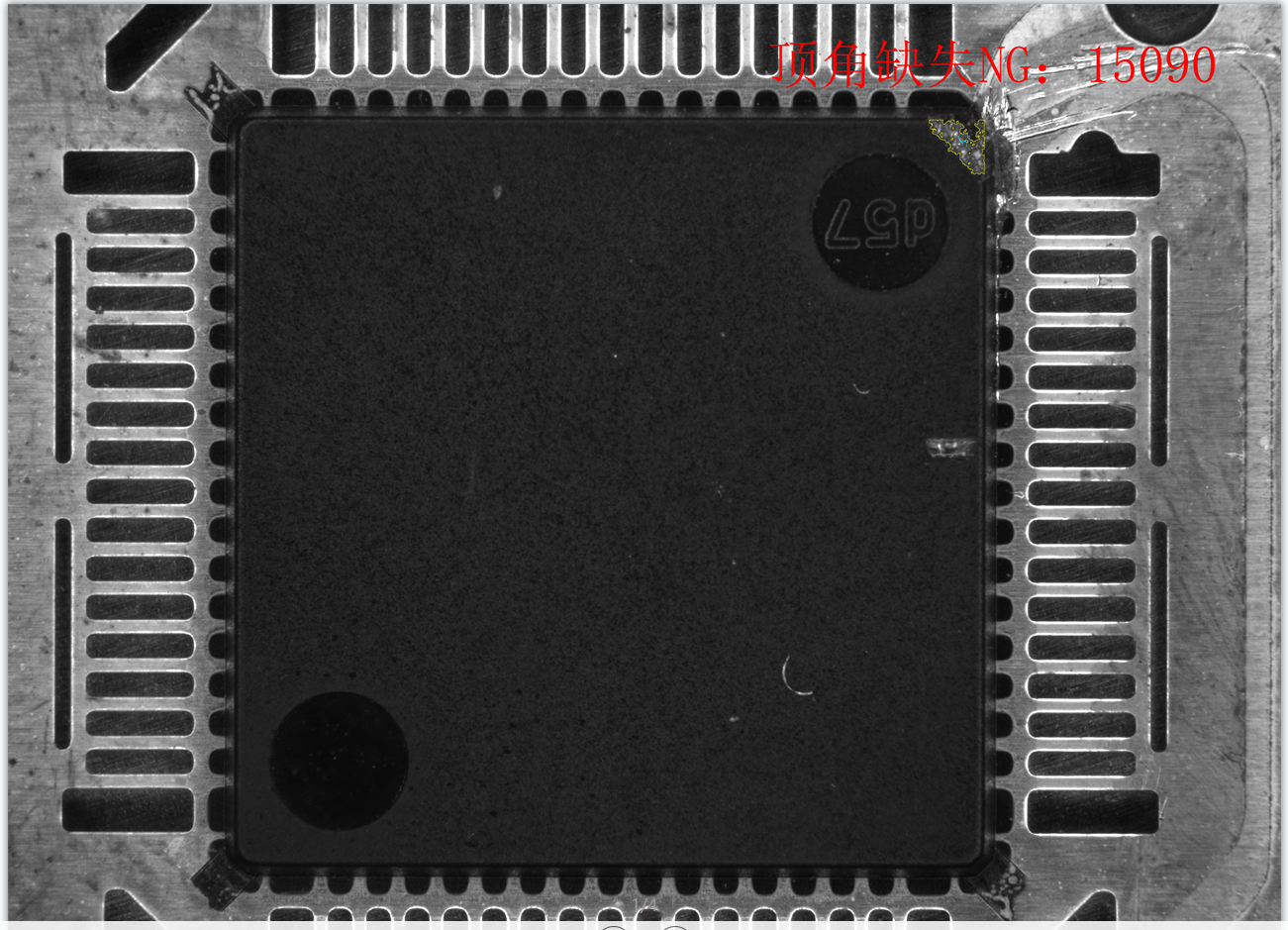

在芯片封裝的全流程中,點膠工藝主要承擔著粘接、保護、導熱、導電和密封五大功能。幾乎所有需要將兩種材料結合或保護芯片免受環境影響的環節,都會涉及到點膠。

以下是芯片封裝中需要點膠的核心工序及其具體作用:
1. 芯片粘接——最基礎的點膠工序

這是封裝中最常見的點膠環節,主要目的是將切割好的芯片固定在基板或引線框架上。

    應用場景: 傳統引線鍵合封裝、堆疊式封裝。

    膠水類型: 環氧樹脂膠、銀膠。

    作用:

        固定: 將芯片粘貼在基板中央。

        導熱/導電: 如果使用的是銀膠,它還負責將芯片產生的熱量傳導至基板,或形成芯片背面的電氣連接。

2. 底部填充——倒裝芯片的關鍵步驟

隨著倒裝芯片的普及,底部填充已成為保證可靠性的核心點膠工序。

    應用場景: 倒裝芯片、BGA(球柵陣列封裝)、CSP(芯片尺寸封裝)。

    膠水類型: 毛細管底部填充膠、非流動填充膠。

    作用:

        應力緩解: 填充芯片與基板之間的間隙,包裹住微凸點,分散由于熱膨脹系數不匹配產生的應力,防止焊點疲勞開裂。

        機械加固: 顯著提高芯片與基板的連接強度。

3. 圍壩與填充——腔體封裝

對于需要在芯片周圍形成保護墻的封裝形式,點膠需要分兩步走。

    應用場景: 圖像傳感器、MEMS(微機電系統)傳感器、光模塊封裝。

    膠水類型: 高粘度圍壩膠、低粘度填充膠。

    作用:

        圍壩: 先在芯片周圍點出一圈高粘度的膠墻(類似堤壩),防止后續的液態膠水外流。

        填充: 在圍壩形成的腔體內注入保護膠,將芯片完全包封起來,保護敏感的金線或敏感結構,同時透光區域需要留空或使用透明膠。

4. 芯片包封/塑封前點膠

在傳統的塑封料傳遞成型之前,有時需要先進行局部點膠。

    應用場景: 異形結構保護、金線保護。

    膠水類型: 液態塑封料。

    作用: 在高速或大尺寸芯片上,為了防止極細的金線在后續高壓塑封過程中被沖斷或沖彎,會先點少量的膠水覆蓋住金線根部進行局部保護。

5. 導電膠點膠——替代焊料

在某些對溫度敏感或間距極細的場合,無法使用傳統回流焊,改用導電膠。

    應用場景: 射頻識別標簽、柔性電路板連接、異質集成。

    膠水類型: 各向異性導電膠。

    作用: 通過點膠的方式將導電膠涂布在連接盤上,通過熱壓實現電氣導通。視覺系統在此處需要精確控制膠量,過多會導致短路,過少會導致開路。

6. 導熱界面材料點膠——散熱管理

在封裝完成后,芯片需要與散熱蓋或散熱器接觸。

    應用場景: 高性能處理器、GPU、功率器件。

    膠水類型: 導熱硅脂、導熱凝膠。

    作用: 在芯片表面與散熱蓋之間點涂一層導熱材料,填充微觀間隙,將熱量高效傳導出去。

7. 密封與粘蓋——氣密封裝

對于需要隔絕水氧的芯片,需要在封裝最后一步進行密封。

    應用場景: 晶振、MEMS傳感器、軍用/宇航級芯片。

    膠水類型: 低透濕環氧膠、紫外固化膠。

    作用: 在金屬或陶瓷蓋板的邊緣進行精密點膠,然后將蓋子蓋上并固化,形成一道物理屏障,保護內部的敏感芯片。

8. 臨時鍵合與解鍵合(先進封裝)

在3D封裝或晶圓級封裝中,有一種特殊的“涂膠”環節,雖然不是傳統意義上的點膠,但原理類似。

    應用場景: 晶圓減薄、TSV制造。

    膠水類型: 臨時鍵合膠。

    作用: 將功能晶圓通過旋涂或點膠的方式粘附在臨時載板上,以便進行背面工藝;工藝完成后,再通過化學或熱方式解膠分離。

總結

芯片封裝中,芯片粘接、底部填充、腔體密封是三大最主要的點膠工序。點膠的目的可以歸納為:

    把芯片粘住(Die Attach)。

    把縫隙填滿(Underfill)。

    把芯片包住(Glob Top/Dam & Fill)。

    把熱量導出(TIM)。

    把蓋子封嚴(Sealing)。
