視覺系統（機器視覺）在芯片封裝過程中扮演著貫穿始終的眼睛的角色。隨著芯片封裝向高密度、小型化和3D化發展，視覺系統的精度和速度直接決定了封裝的良率與效率。

以下是視覺系統在芯片封裝中的主要應用方面，從工藝流程的角度進行劃分：

1. 晶圓級定位與識別（前道封裝準備）

在封裝的最初階段，視覺系統用于對晶圓進行處理和識別：

    晶圓對準： 在劃片（切割）之前，視覺系統通過識別晶圓上的對準標記，精確計算晶圓的位置和旋轉角度，確保切割的精度。

    缺陷標記讀?。?讀取晶圓上由前道工序留下的墨點標記或電子地圖，跳過有缺陷的芯片，避免封裝資源的浪費。

    字符與二維碼識別： 讀取晶圓或芯片載體上的Data Matrix碼，實現生產過程的追溯。

2. 貼片與互連環節（核心工藝）

這是視覺系統應用最密集、精度要求最高的環節，主要涉及對位：

    倒裝芯片（Flip Chip）對位：

        上下雙視場視覺： 同時拍攝芯片上的凸點（Bump）和基板上的焊盤，通過圖像處理計算兩者的偏移量，驅動高精度運動平臺進行實時補償，實現凸點與焊盤的精確對準。

        共面性檢測： 檢測所有凸點的高度是否一致，防止虛焊。

    引線鍵合（Wire Bonding）：

        焊點定位： 視覺系統識別芯片上的焊盤和基板上的引腳，引導焊線頭精確地在兩點之間打線。

        焊后檢測： 檢測焊點的形狀、位置以及弧形高度是否符合要求。

    貼片機（Die Attach）：

        芯片拾?。?從藍膜上識別芯片的位置和角度，引導吸嘴準確拾取（通常需要配合背光）。

        基板定位： 識別基板上點膠或貼裝的位置。

3. 精密測量

利用視覺系統的亞像素處理能力，進行微米級的尺寸測量：

    共面性測量： 測量BGA（球柵陣列）或LGA（柵格陣列）封裝中錫球或焊盤的高度差，確保所有引腳在同一平面上。

    線寬/間距測量： 測量基板電路或重布線層的線寬、線距是否符合設計規范。

    錫球尺寸與圓度： 植球后，檢測每個錫球的直徑、圓度和缺失情況。

4. 外觀缺陷檢測（AOI）

在封裝的各個階段，視覺系統對芯片外觀進行自動化光學檢測：

    表面缺陷： 檢測芯片表面的劃痕、崩邊、裂紋、污染或異物。

    塑封檢測： 檢測塑封體是否有氣泡、未填滿區域或溢料。

    共面性檢測（2D/3D）： 針對多引腳器件，檢測引腳是否共面、有無翹曲。

5. 3D視覺與共形性檢測（先進封裝）

隨著先進封裝（如2.5D/3D封裝、扇出型封裝）的發展，3D視覺變得越來越重要：

    硅通孔（TSV）檢測： 在晶圓減薄后，從背面檢測TSV的露出情況，確保深孔的開口質量。

    微凸點高度測量： 銅柱或微凸點的三維形態、高度一致性檢測（需要使用激光共聚焦或結構光3D相機）。

    翹曲度檢測： 封裝過程中，芯片或載板受熱會產生翹曲，視覺系統（如激光位移傳感器結合線掃相機）用于測量實時翹曲度，為補償對位提供數據。

6. 成品外觀分選

在封裝完成的最后階段：

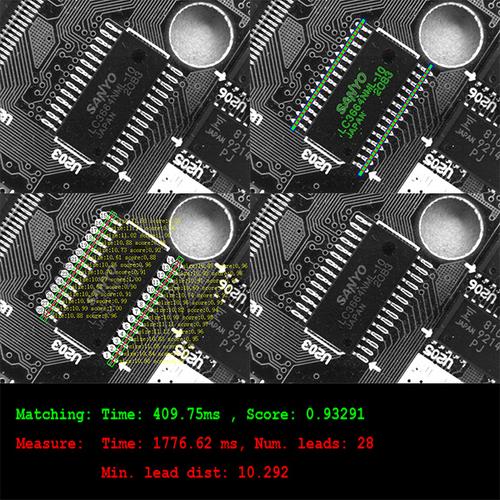

    引腳共面性與間距檢測： 對于SOP、QFP等封裝，檢測引腳是否平整、間距是否均勻。

    打標字符識別與檢測： 檢測芯片表面激光打標的字符是否清晰、位置是否正確、有無重印。

    最終外觀分選： 根據視覺檢測結果，將良品與不良品（外觀瑕疵、尺寸不合格）自動分揀到不同的料盒中。

7. 輔助工藝控制

    點膠引導與檢測： 在底部填充或圍壩填充時，視覺系統引導點膠路徑，并在點膠后檢測膠水的寬度、高度和覆蓋范圍。


在芯片封裝中，視覺系統早已超越了簡單的“拍照”功能。它結合了高分辨率光學系統、高速圖像處理算法和精密運動控制，主要解決高精度對位和微觀缺陷檢測這兩大核心問題。隨著Chiplet和異構集成技術的發展，對多芯片之間的對準精度要求越來越高，視覺系統的地位也愈發關鍵。
