FPC（柔性印制電路板）點膠形狀缺陷視覺檢測是電子制造行業中保證產品質量的關鍵環節。點膠工藝主要用于FPC上的元件固定、補強或封裝，點膠的形狀、位置和一致性直接影響產品的可靠性和電氣性能。視覺檢測系統通過工業相機、光學照明和圖像處理算法，自動識別各類形狀缺陷，代替人工目檢，提高檢測效率和準確性。

1. FPC點膠常見形狀缺陷

   在點膠過程中，由于膠水特性、點膠閥參數、基板表面狀態或環境因素，可能出現以下形狀缺陷：
   斷膠/缺膠：膠線中間出現斷開，膠水不連續
   膠量過多（堆膠）：局部膠水堆積過高，超出允許厚度形狀凸起
   膠量過少（細膠）：膠線寬度或高度低于規格下限 線條極細或幾乎不可見
   偏移 ：膠線中心偏離預設路徑，可能接觸不該接觸的區域 膠線偏向一側
   溢膠 ：膠水流到不該點膠的區域，污染焊盤或相鄰元件 膠水?dāng)U散超出邊界
   拉絲/拖尾：點膠結束時膠水拉出細絲，懸掛在基板上 膠尾帶有細長絲
   膠形不規則 ：膠線邊緣鋸齒狀、波浪形，或粗細不均勻 邊緣不光滑
   氣泡/空洞 ：膠水內部存在氣泡，導致形狀異?；蛴绊憦?qiáng)度 膠內有透明空洞




2. FPC點膠檢測面臨獨特難點：

       材料特性復雜：FPC表面不平整、易變形、反光；膠水可能是透明、半透明或高反光
       三維形態評估：膠點是立體結構，2D圖像難以準確評估體積和真實高度
       背景多變：膠點可能位于金色焊盤、綠色阻焊膜等不同背景上
       精度與速度平衡：需達到±10μm精度，同時滿足生產線節拍（通常<500ms）




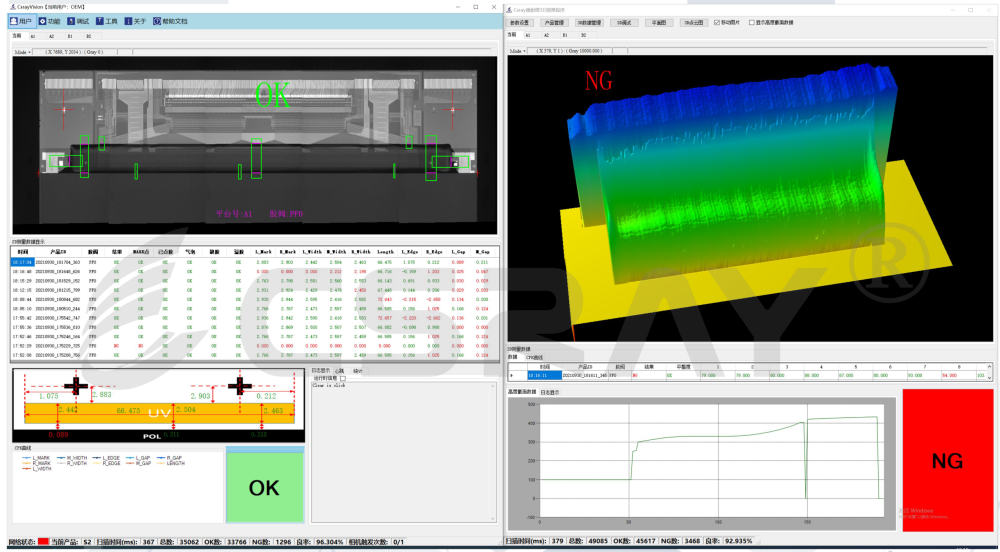

對于需要精確高度測量的場合（如堆膠、缺膠），可采用激光三角法或結構光3D相機，獲取膠線三維點云，分析高度分布、體積、截面形狀。
關鍵技術挑戰與解決方案

    膠水透明或半透明：普通光源下對比度低。
    解決方案：使用特殊波長（如紫外或藍光）激發熒光，或采用偏振光、同軸光增強邊緣對比；也可用3D激光輪廓儀直接測量形狀。

    FPC反光、顏色多樣：背景復雜，影響分割。
    解決方案：多角度照明消除反光；采用彩色相機利用顏色信息分離膠水；或使用深度學習分割模型適應不同背景。

    高精度實時檢測：產線節拍快，需要快速處理。
    解決方案：優化算法（如使用GPU加速），并行處理；采用硬件觸發采集和流水線處理架構。

    膠路復雜多樣：不同產品點膠路徑變化大。
    解決方案：建立產品數據庫，自動切換檢測參數；使用深度學習模型自動適應不同形狀。

    缺陷定義模糊：如輕微拉絲、邊緣輕微鋸齒是否算缺陷需量化。
    解決方案：與工藝工程師共同制定量化指標，如拉絲長度超過0.2mm判定缺陷。


未來發展趨勢

    3D視覺普及：結合2D與3D信息，全面檢測形狀缺陷。

    深度學習智能化：通過大量樣本訓練，自動識別難以量化的復雜缺陷，如拉絲、氣泡。

    在線學習與自適應：系統能根據連續生產數據調整檢測閾值，減少誤報。

    多光譜/高光譜成像：分析膠水成分固化情況，檢測潛在缺陷。

FPC點膠形狀缺陷視覺檢測是一個綜合光學、圖像處理和精密測量的工程問題，需要根據實際產線環境、膠水特性和缺陷類型選擇合適的方案。通過合理的系統設計和算法開發，可以顯著提升檢測準確率和生產效率。
